Exakte Ausrichtung der Taumelscheibe
zb. mit dem Soko Tool

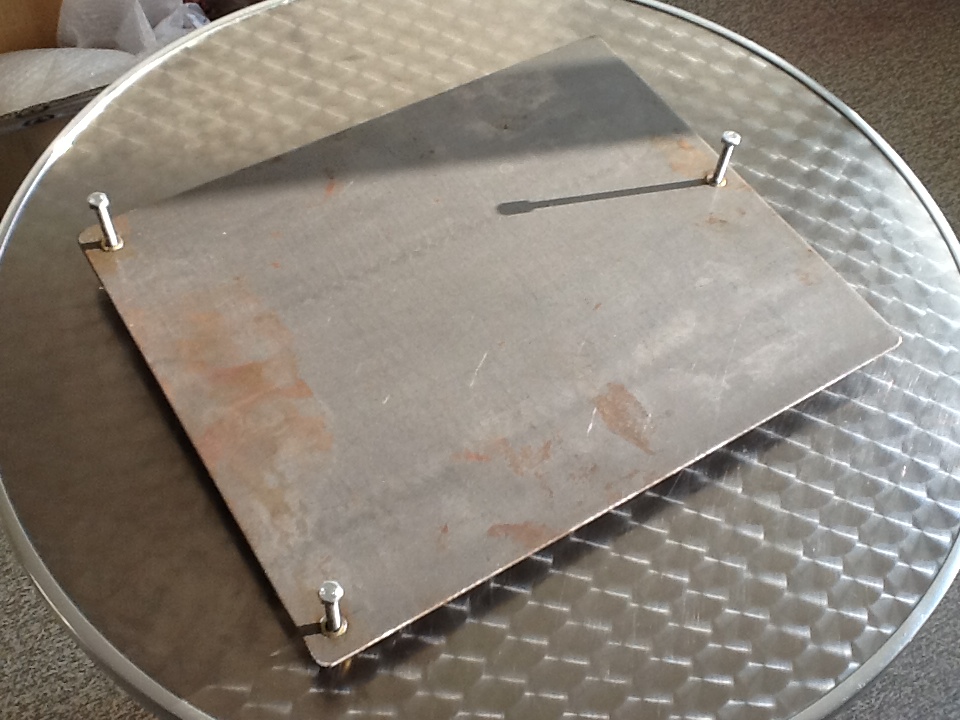

Grundplatte zum ausrichten des Helis
Alternativ kannst du aber auch so viele A4 Blätter unterlegen, bis dein Messgerät einen konstanten Wert (welchen auch immer) während einer vollen Umdrehung anzeigt.
|
|
Dein Helikopter hat kein Gewinde oben am Rotorkopf ?
|
|
Kein Problem! Montiere das Soko Kit im
Hauptrotorblatthalter, öffne die Verbindung zur Taumelscheibe und drehe
den Blatthalter bis er am Rotorkopf zur Ruhe kommt. An einem
DFC-Rotorkopf öffne den unteren Teil der Verbindung. Drehe das Gestänge

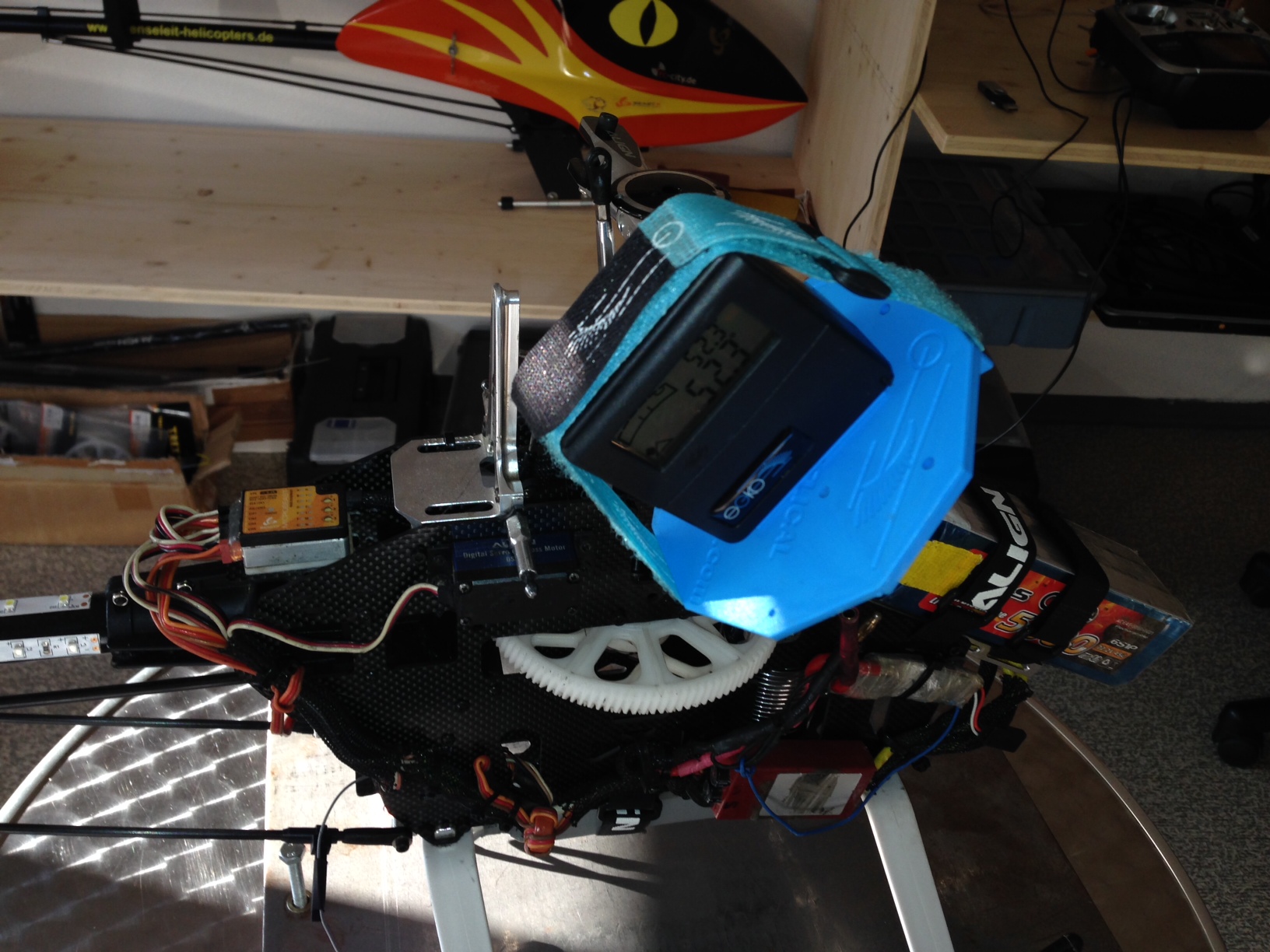

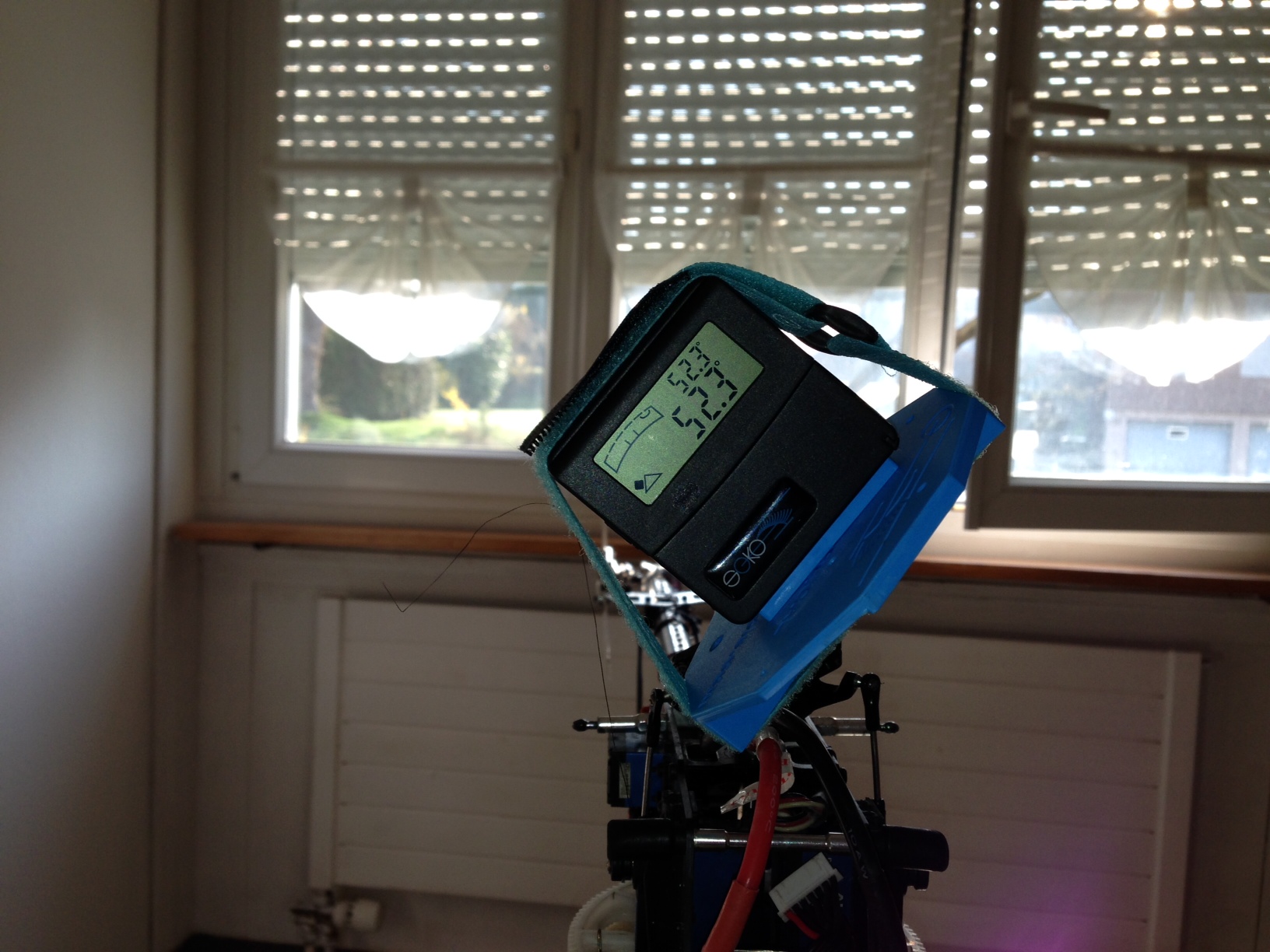

nach oben um es dann stabil am Rotorkopf anliegen zu lassen Ausrichten bis Messgerät einen konstanten Wert (welchen auch immer) während einer vollen Umdrehung anzeigt. Richte den BH nach vorne aus und lese das Mass ab, dann dreh die TS um 180 Grad, Beide Masse zusammenzählen geteilt durch 2 ergibt in etwa den Wert. ( zb. 48.7 + 55.9 %2 = 52.3 ) |
|
Gratulation! Deine
Hauptrotorwelle ist nun im vertikalen Lot/im Wasser.
Gestänge nun wieder einhängen. |
|

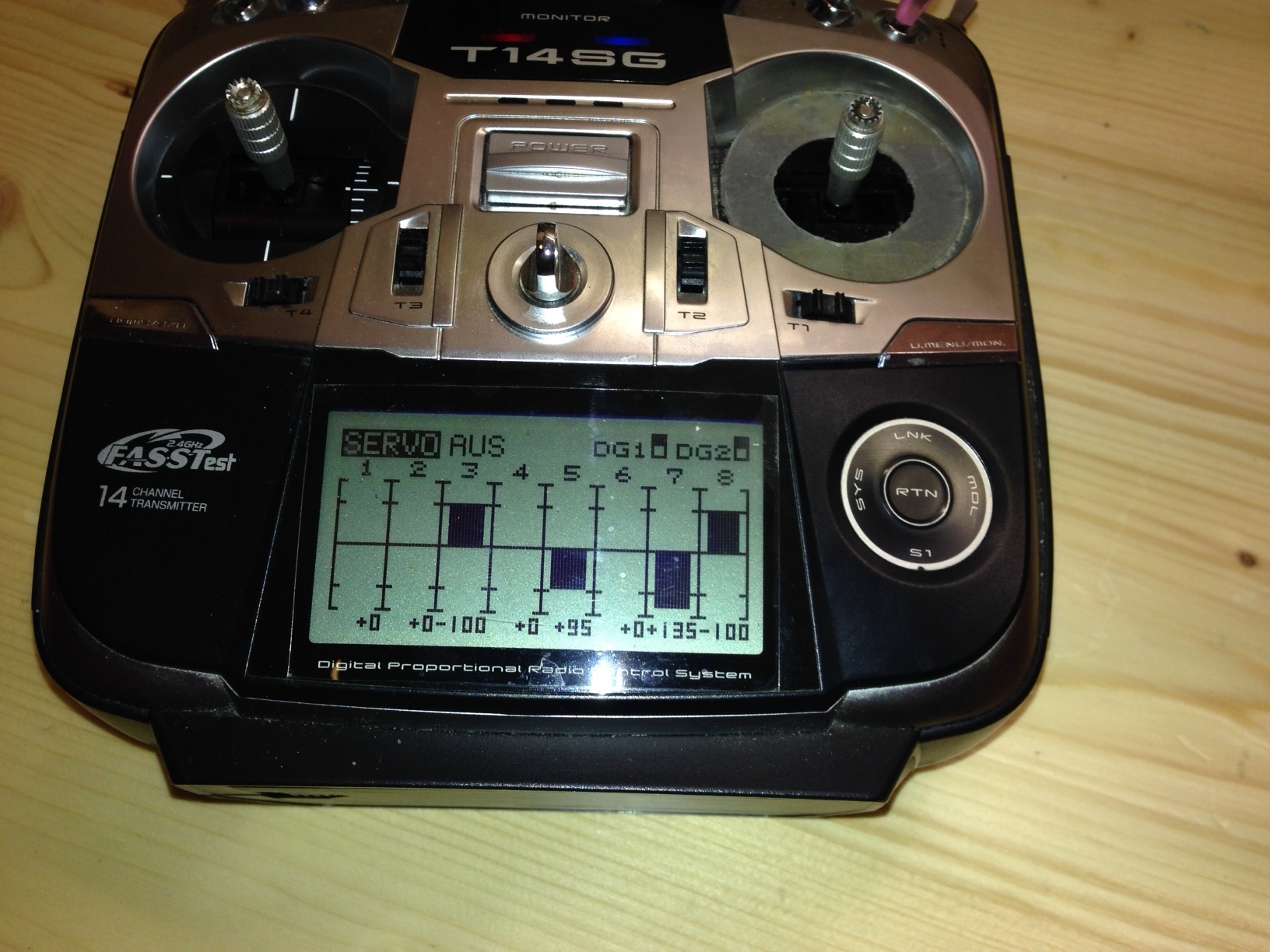

Pitch im Sender auf Null stellen. Servohörner kontrollieren ob sie auch schön bei 90 Grad stehen. |
|
Gestänge anpassen bis am BH in etwa 0 Grad sind. | |

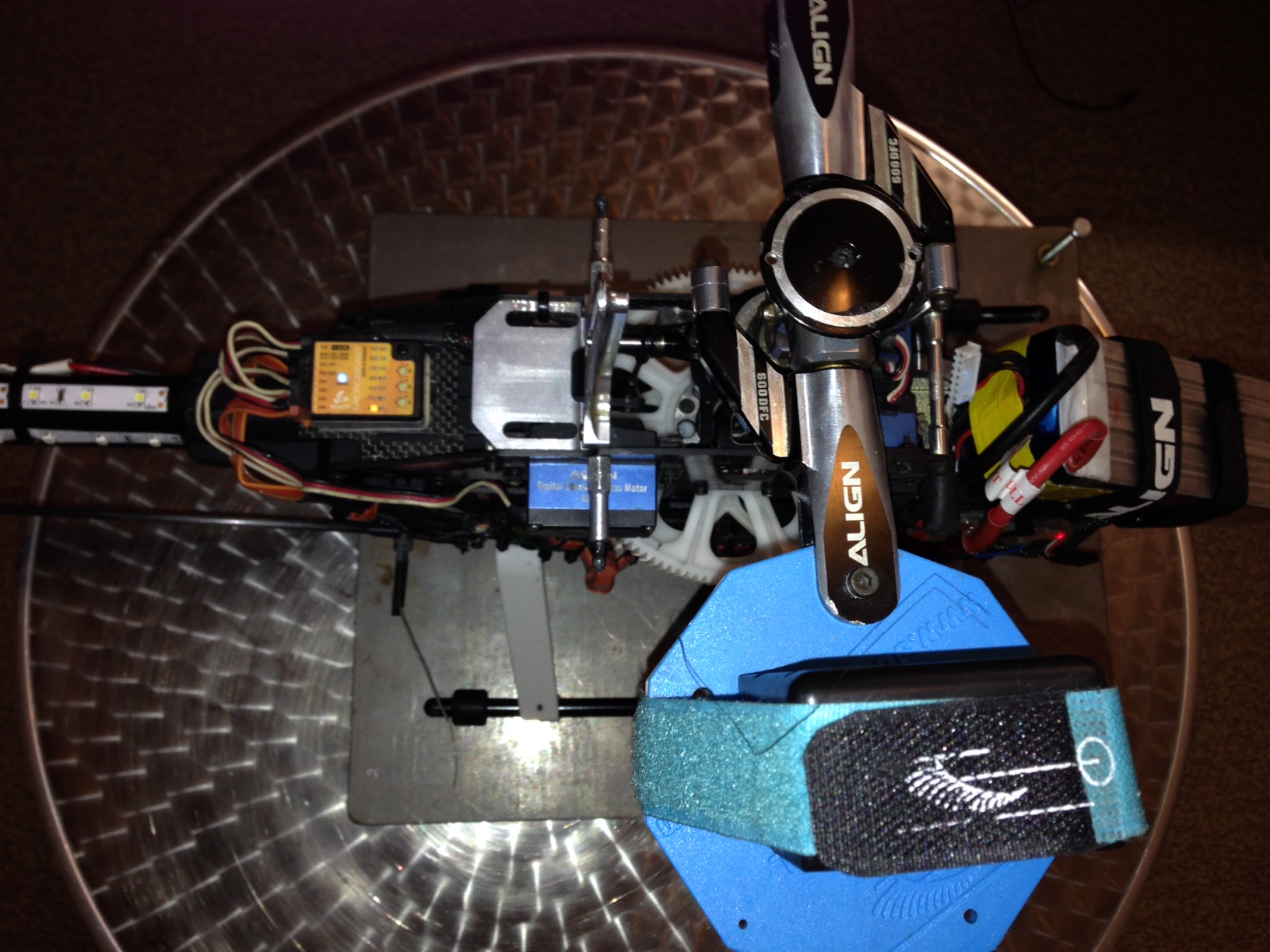

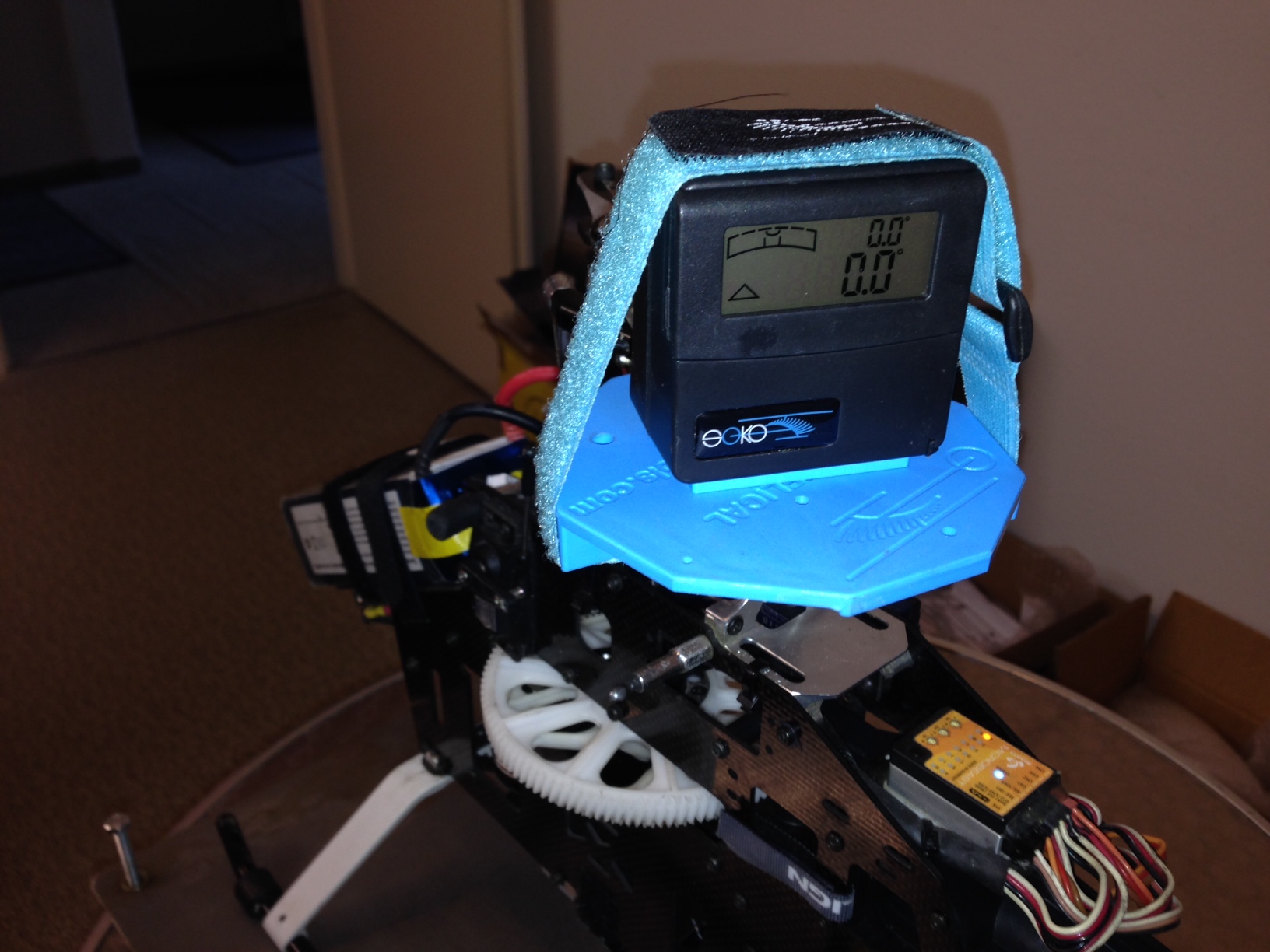

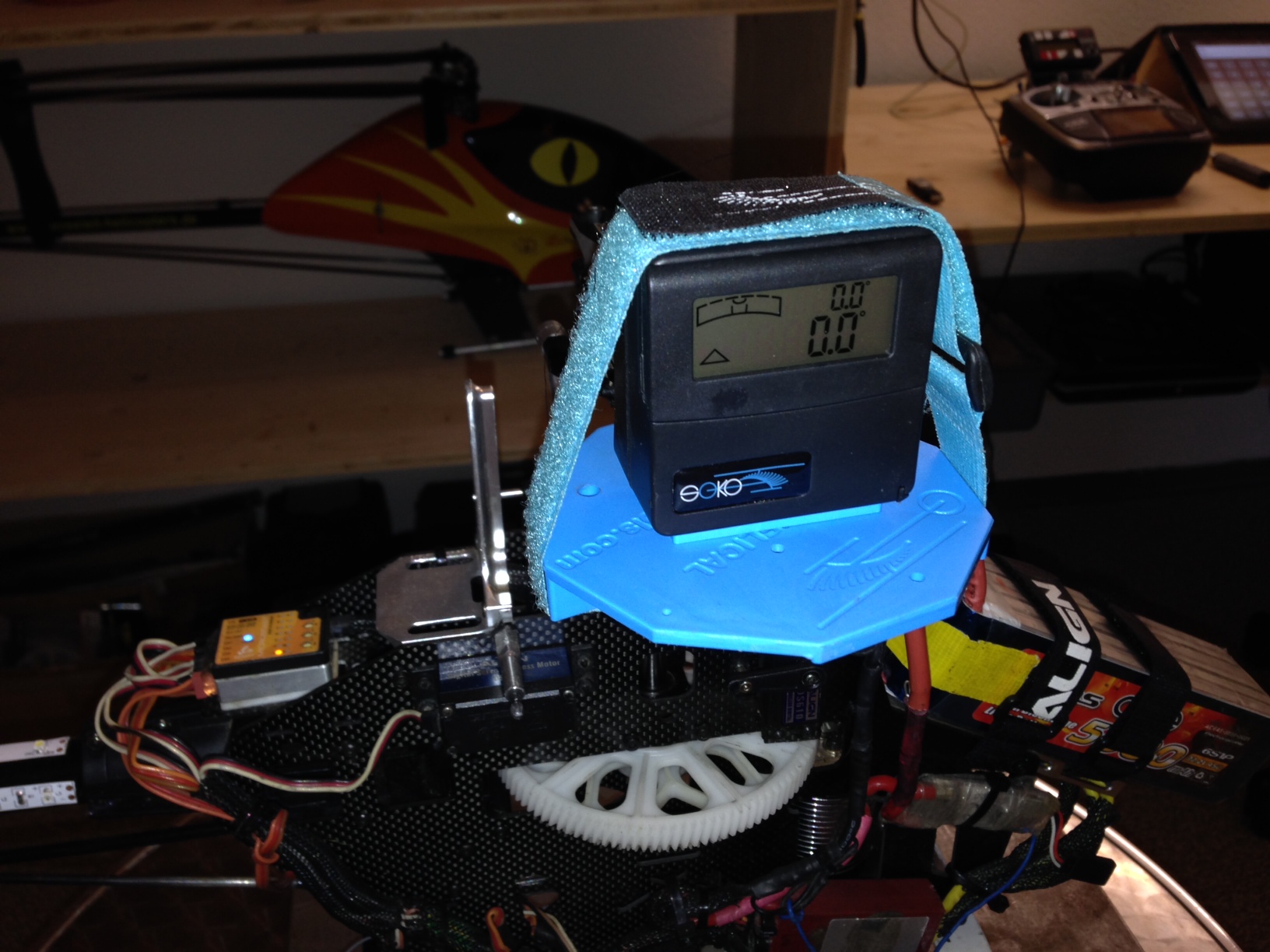

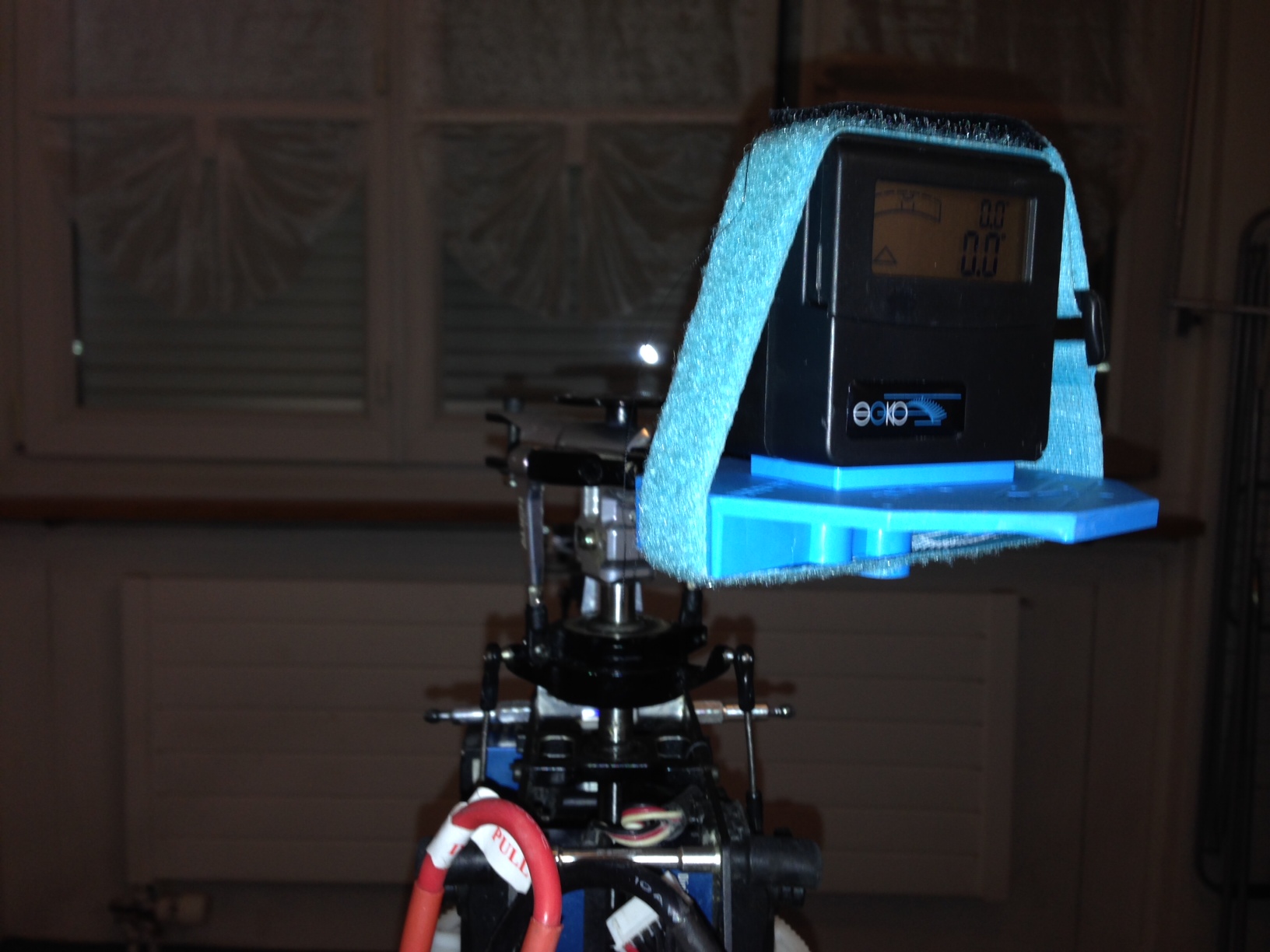

Nun dreh die TS bis das Gestänge mit dem Nickservo in einer flucht ist. | Die feinkorrektur über die FB Software vornehmen. Im Vstabi Register Trim Im Microbeast zb. Menue G Nun jedes Servo ausrichten. Dies benötigt 3-5 Durchgänge bis alle Servos genau auf 0 Grad ausgerichtet sind.
|
Ausgezeichnet! Du hast nun eine Taumelscheibe, die genau 90° zur Hauptrotorwelle steht, korrekte Gestängelängen, Servomittenpositionen und echte 0° kollektiven Anstellwinkel.
|
Nun über die Software beim Vstabi Register Pitch und
Zyklisch Im Microbeast Menue J , Zyklichsches Pich und Menue K, Kollektieves Pich einstellen. |

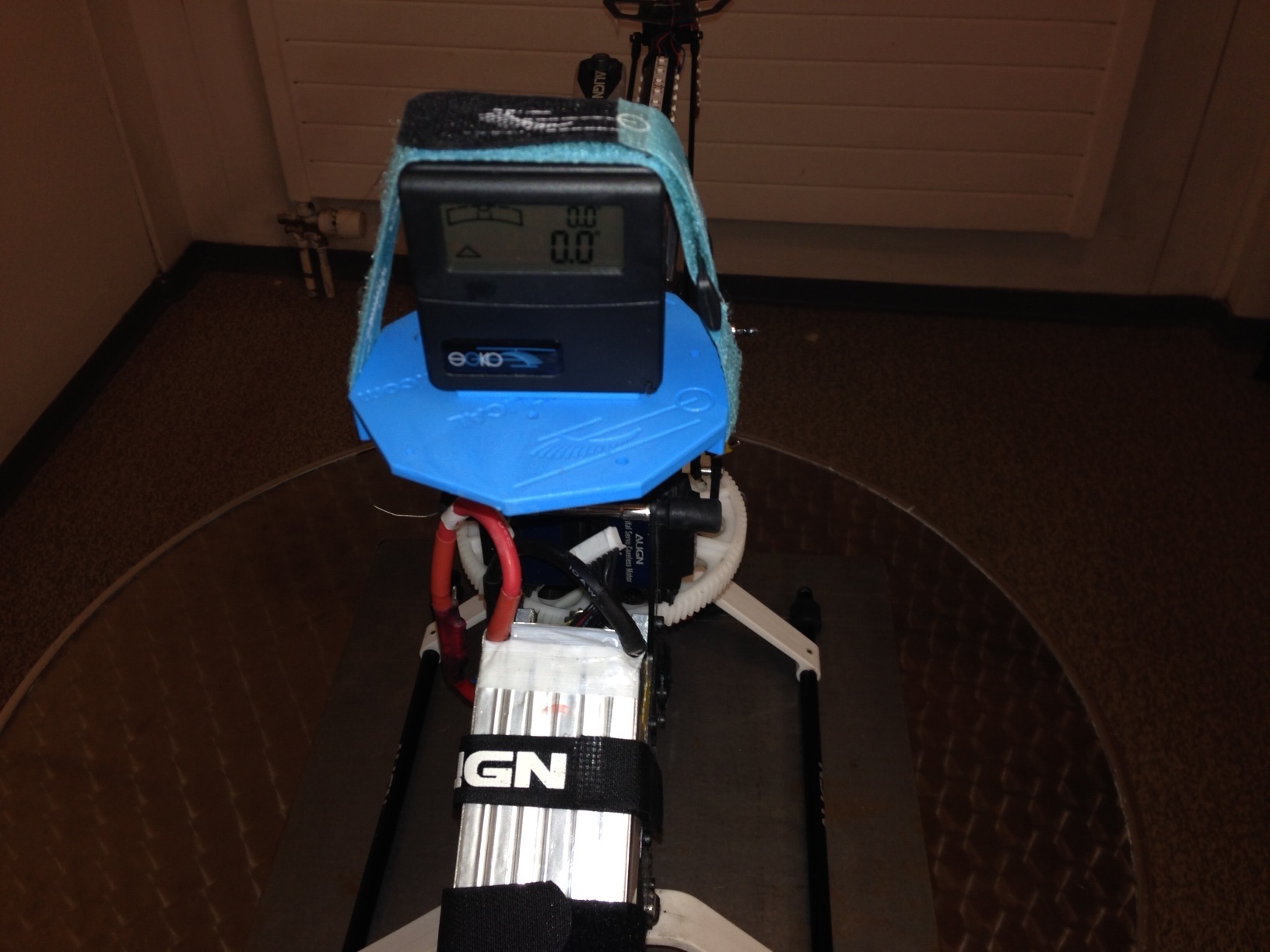

Zu guter letzt das Tool in den anderen Blatthalter schrauben und Gestänge anpassen bis 0 Grad anliegt ( Blattspurlauf )
|
Kontrolle der Heckwirkrichtung und der Piruetten wirkrichtung. |
Guten Flug :-) | |
Anleitungs Video direkt bei Soko Tools |
